Deskrizzjoni tal-prodott

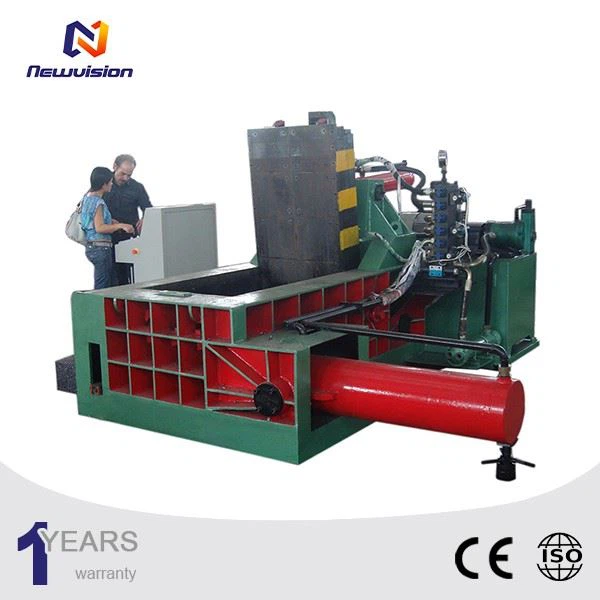

Baler tal-metall idrawliku Disinn tas-sistema idrawlika tal-baler

Tagħmir ideali għal funderiji. Jekk mgħammar b'għodod awżiljarji bħal blade die, jista 'jintuża wkoll għal korrezzjoni, twaħħil tal-istampa, iffurmar, tiġbid u proċessar ta' pressjoni għal skopijiet ġenerali fejn ir-rekwiżiti ta 'shearing u preċiżjoni mhumiex għoljin ħafna. Jadotta jog konverżjoni ta 'xogħol kontinwu wieħed, grad tajjeb ta' awtomazzjoni, tħaddim konvenjenti u effiċjenza għolja fil-produzzjoni. Il-baler ruttam tal-metall huwa magħmul prinċipalment minn sistema mekkanika (parti ospitanti), sistema elettrika u sistema idrawlika.

Baler tal-metall idrawliku Iċ-ċilindru taż-żejt tal-ippressar huwa ffissat fuq ir-raġġ ta 'fuq, u l-virga tal-pistun taċ-ċilindru taż-żejt tal-ippressar hija konnessa mad-die ta' fuq mill-ħajta ta 'ġewwa, u d-die ta' fuq hija mozzjoni lineari reċiproka misjuqa miċ-ċilindru taż-żejt prinċipali. Iċ-ċilindru ta 'l-għalf tal-pressjoni huwa ċilindru tat-tip magħqud, li jikkonsisti f'ċilindru b'azzjoni waħda tat-tip pistun, ċilindru prinċipali u ċilindru ta' għalf malajr. Il-bażi tintuża wkoll bħala pjattaforma tax-xogħol, li hija mgħammra b'moffa aktar baxxa u mekkaniżmu li jimbotta. Iċ-ċilindru ta 'l-imbuttar huwa ċilindru taż-żejt b'azzjoni doppja ta' plagg ta 'wara, li huwa ffissat fuq in-naħa tax-xellug tal-qafas bl-istruttura tal-flanġ ta' quddiem. It-tarf ta 'quddiem huwa konness mal-korp tal-moffa li jiżżerżaq. Fil-kanal tal-iskariku tad-die, jista 'jiżżerżaq fil-kanal, u jista' jintuża bħala pjanċa ta 'rinforz meta tagħfas materjali. Meta tarmi, imbotta l-materjal barra mill-islott.

Baler tal-metall idrawliku Il-prinċipju bażiku tax-xogħol tiegħu huwa: żid ruttam tal-metall mid-delu għall-moffa t'isfel, agħfas il-buttuna 'l isfel tal-moffa ta' fuq, il-moffa ta 'fuq tinżel biex tikkompressa l-metall u r-ruttam tal-metall biex tilħaq il-pressjoni stabbilita tas-sistema (settjata minn ir-relay tal-ħin), u mbagħad ħatt, Imbotta ċ-ċilindru tal-għalf lura għal postha. Id-die ta 'fuq timxi 'l isfel biex tagħfas iċ-ċipep tal-metall ikkompressat fil-ċotot ta' skariku, u ċ-ċilindru li jimbotta jimxi 'l quddiem biex imbotta ċ-ċipep tal-metall 'il barra mill-ċotot biex jitlesta ċiklu ta' ħidma.

Din is-sistema idrawlika tikkonsisti f'tank taż-żejt, stazzjon tal-pompa, stazzjon tal-valv u l-bqija. Is-sistema taqsam iċ-ċirkwit taż-żejt tal-fjuwil u ċ-ċirkwit taż-żejt tal-pressjoni parzjali.

Baler tal-metall idrawliku Sabiex jitlesta l-proċess tal-ippressar ġenerali, iċ-ċilindru prinċipali (ċilindru taż-żejt tal-ippressar) huwa meħtieġ li jsuq id-die ta 'fuq biex jirrealizza ċ-ċiklu tax-xogħol ta' moviment rapidu 'l isfel, pressurizzazzjoni bil-mod, żamma tal-pressjoni u dewmien tar-ritorn-stop, u l- korp die li jiżżerżaq tad-die t'isfel huwa meħtieġ li jiġi misjuq miċ-ċilindru taż-żejt imbuttar biex javvanza. Tniedi ċiklu ta' xogħol tar-ritorn-waqfien.

Il-pressjoni fis-sistema idrawlika għandha tinbidel u aġġustata ta 'spiss u tista' tiġġenera forza kbira ta 'pressar (tunnellaġġ) biex tissodisfa r-rekwiżiti tax-xogħol.

Baler tal-metall idrawliku Ir-rata tal-fluss hija kbira, il-qawwa hija kbira, u l-veloċità tal-puplesija vojta u l-puplesija tal-pressjoni hija differenti ħafna, għalhekk l-utilizzazzjoni tal-enerġija hija meħtieġa li tkun raġonevoli, u l-istabbiltà tax-xogħol u s-sigurtà u l-affidabbiltà huma għoljin.
